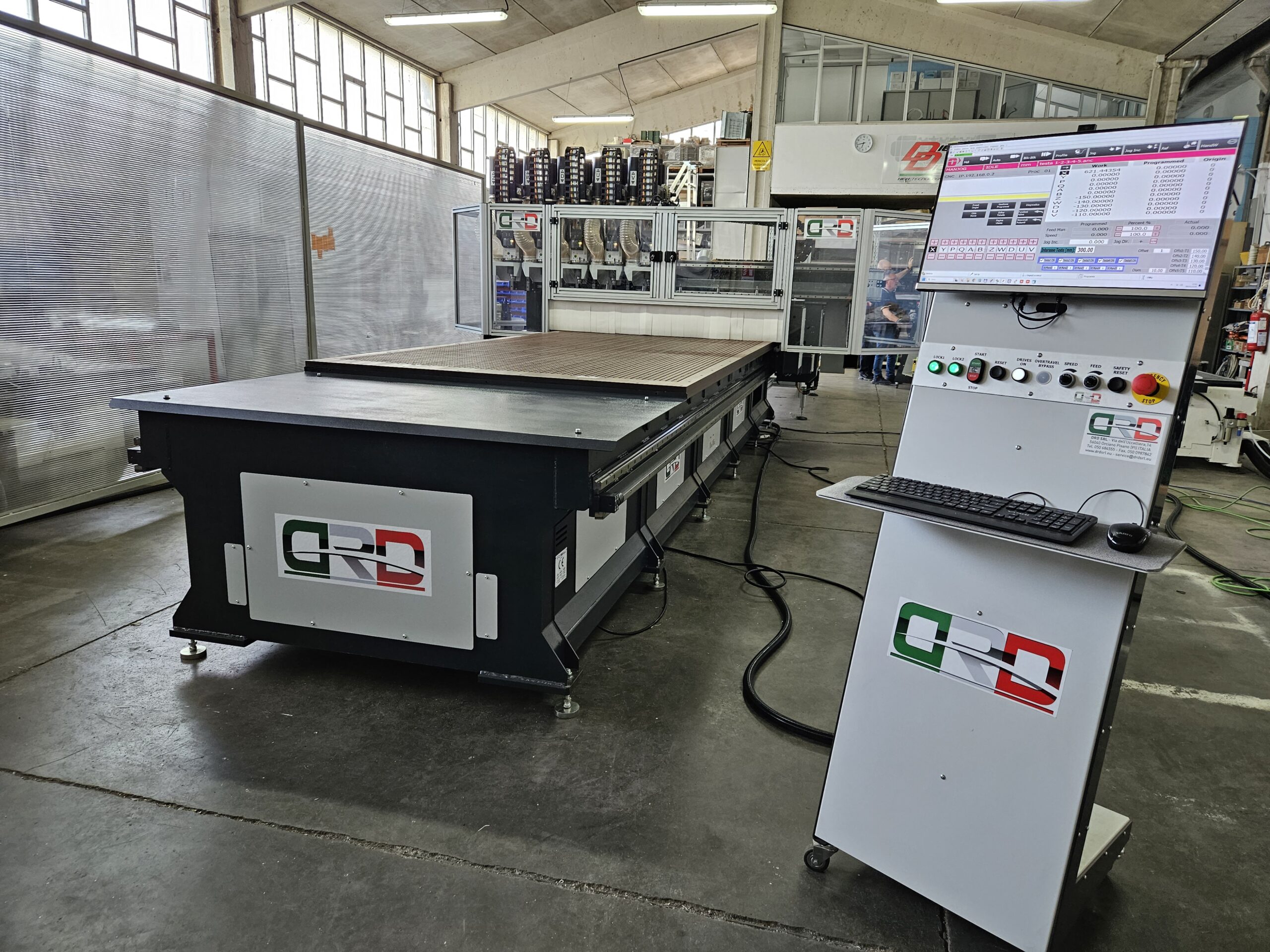

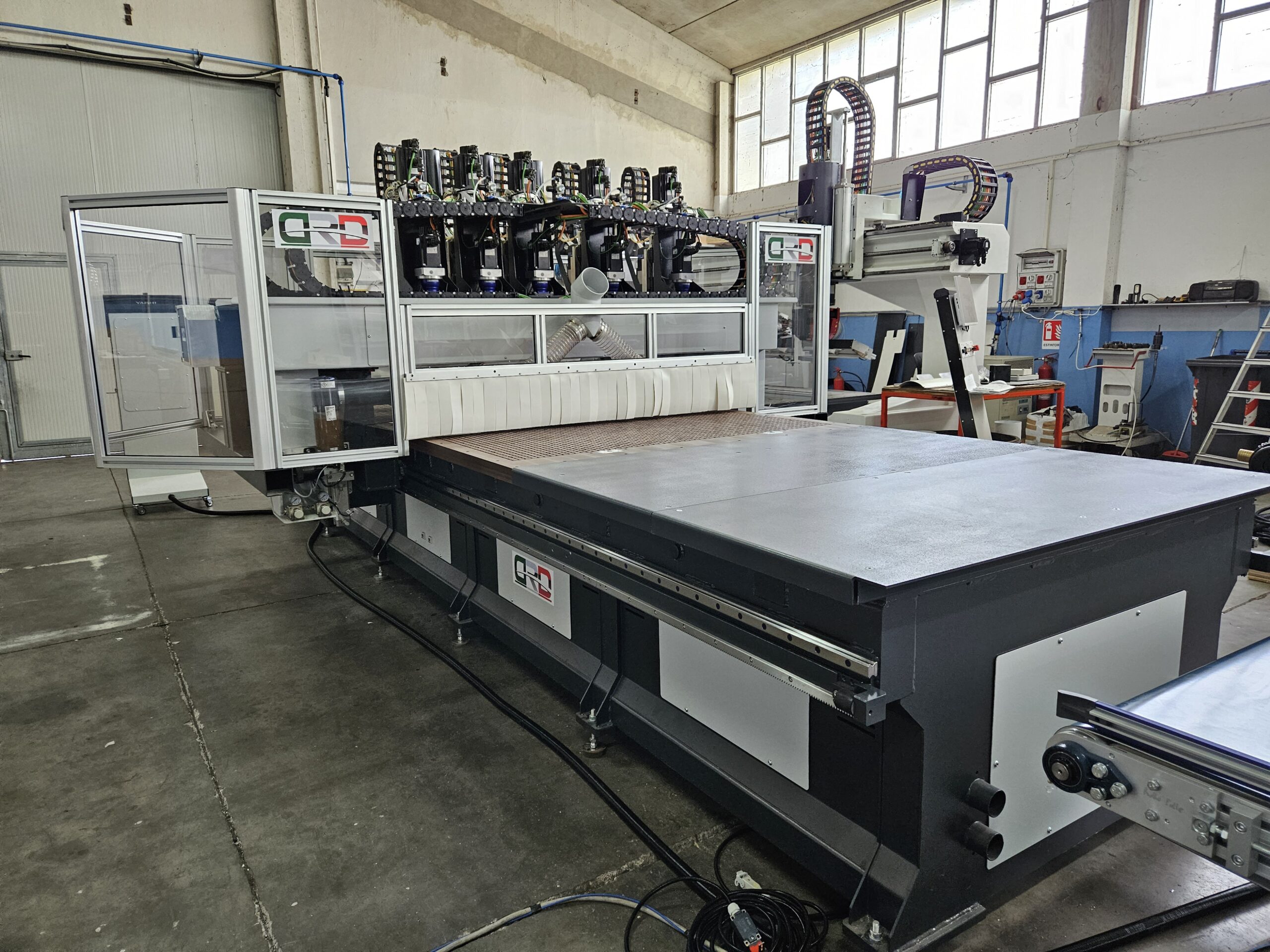

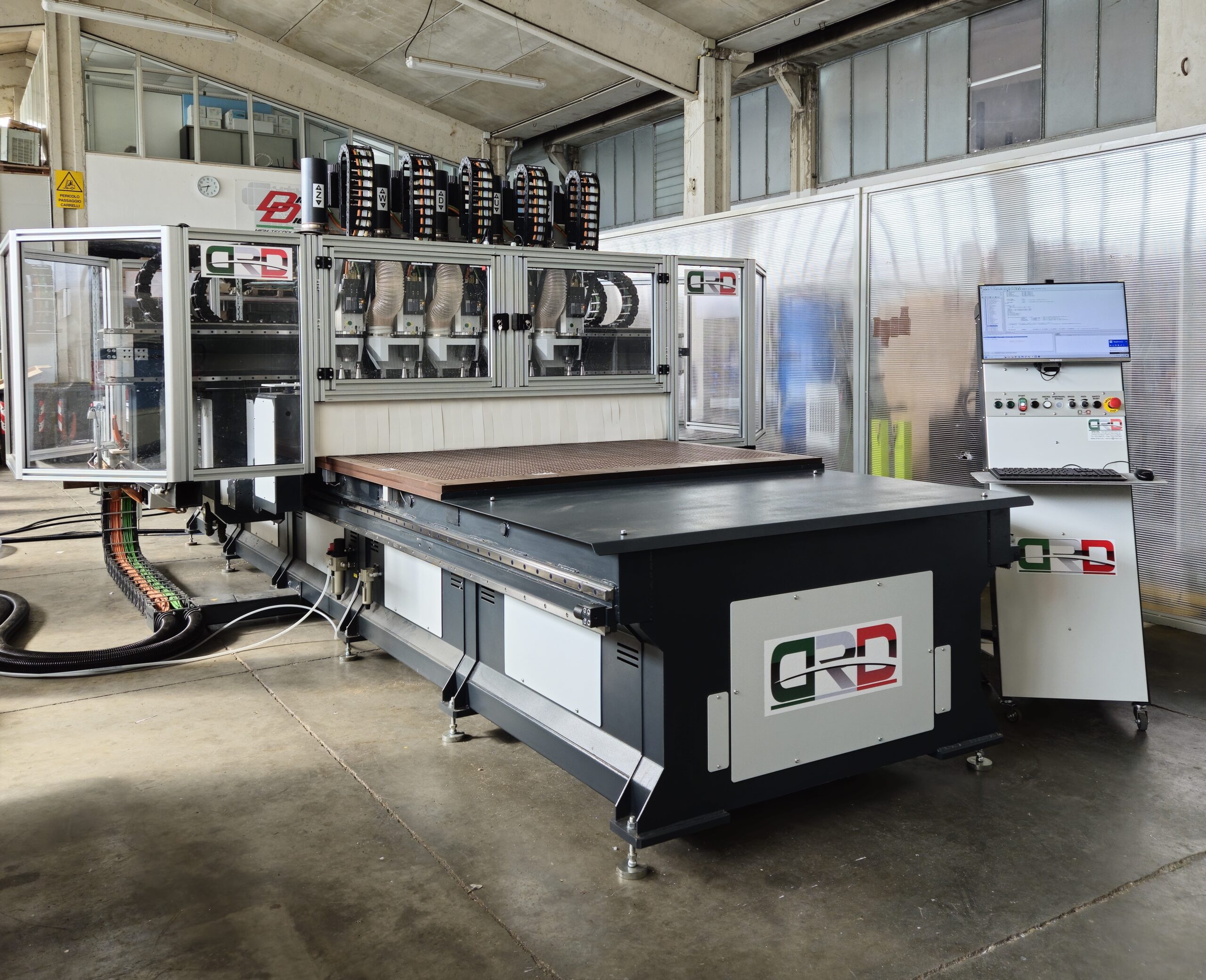

La DRD 2616 2P è un centro di lavoro speciale a tre mandrini indipendenti con 3 assi z e 3 assi y , controllo Osai open, 2 piani mobili con superfice di lavoro 2600×1600 nesting composti da 2 strati di bachelite ( sandwich), I piani sono configurabili per un impianto del vuoto congruo alle necessita del caso, con la possibilità di montare tra i molti accessori da voi richiedibili un presetting e i pistoni di battuta per il posizionamento del pezzo da lavorare. La macchina è dotata di; 3 mandrini hsd ISO 30 12 KW montati su 3 z e 3 y individuali fra loro che permettono il libero movimento di ognuno di essi ,Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY marchiati Delta, I restanti motori sono anche essi Delta Brushless
STRUTTURA: piano fisso, portale mobile e il Basamento macchina dopo la saldatura viene sottoposto al trattamento di stabilizzazione in opportuni forni così da annullare le tensioni interne a garanzia di un mantenimento nel tempo della precisione richiesta.
PIANO DI LAVORO: l’area di lavoro è di 8000×3000, Nesting, con 8 zone di vuoto. Il piano è formato da 2 strati di bachelite (sandwich) microforato.
MANDRINO: ElettromandrinoAttacco ISO 30, 12 KW 24000 RPM raffreddato ad aria con ausilio di elettroventola
CANNONE IONIZZANTE: posto in prossimità del mandrino rende possibile all’aspirazione di togliere i residui di lavorazione eliminando le cariche elettrostatiche da essi
LAMA OSCILLANTE: Lama oscillante, allestita con asse C programmabile da C.N, 9000 imp/min oscillazione 8 mm di corsa
PRESSORE FLOTTANTE:
è un anello posto sotto al mandrino che consente di rilevare l’altezza della superfice da lavorare e settare l’origine pezzo, permette di compensare le irregolarità della superfice correggendo automaticamente la quota dell’asse Z durante la lavorazione
-CAMBIO UTENSILE:
Cambio utensile rotativo trasportato a 6 posizioni posto sulla spalla del ponte
-PRESETTING:
presente e posto lato posteriore del piano di lavoro
-LUBRIFICAZIONE:
pompa a grasso programmabile dal C.N
-MOTORI ASSI:
Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY .
-CORSE DEGLI ASSI:
X 8500 mm Y (x3) 3800mm Z(x3) 250 mm
-CONTROLLO NUMERICO:
C.N OSAI OPEN
-CONSOLLE:

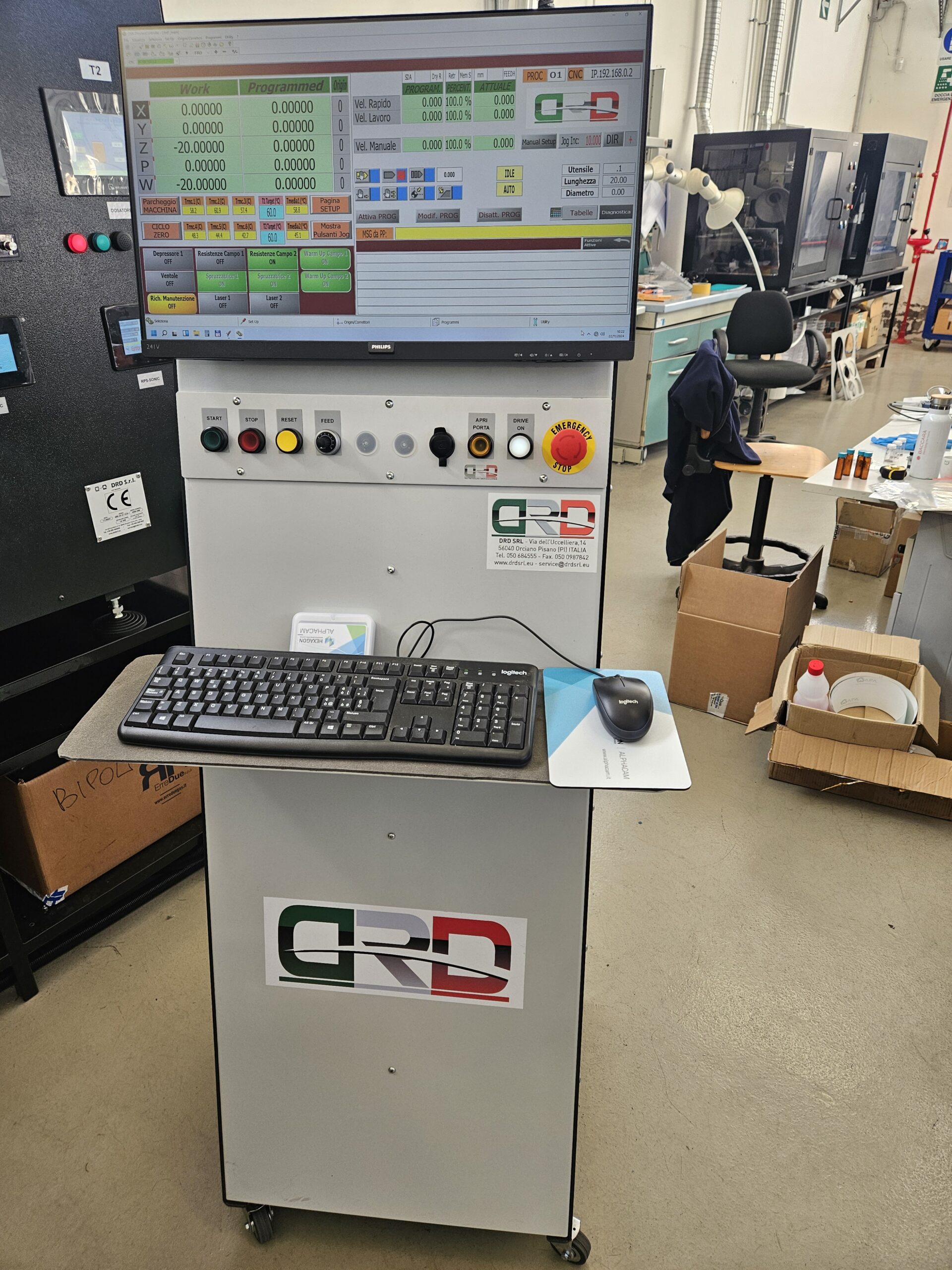

PRESENTE, CON INTERFACCIA OPERATORE E PC ALL IN ONE
-PALMARE:
NO
STRUTTURA: Portale fisso, piano mobile e il Basamento macchina dopo la saldatura viene sottoposto al trattamento di stabilizzazione in opportuni forni così da annullare le tensioni interne a garanzia di un mantenimento nel tempo della precisione richiesta.

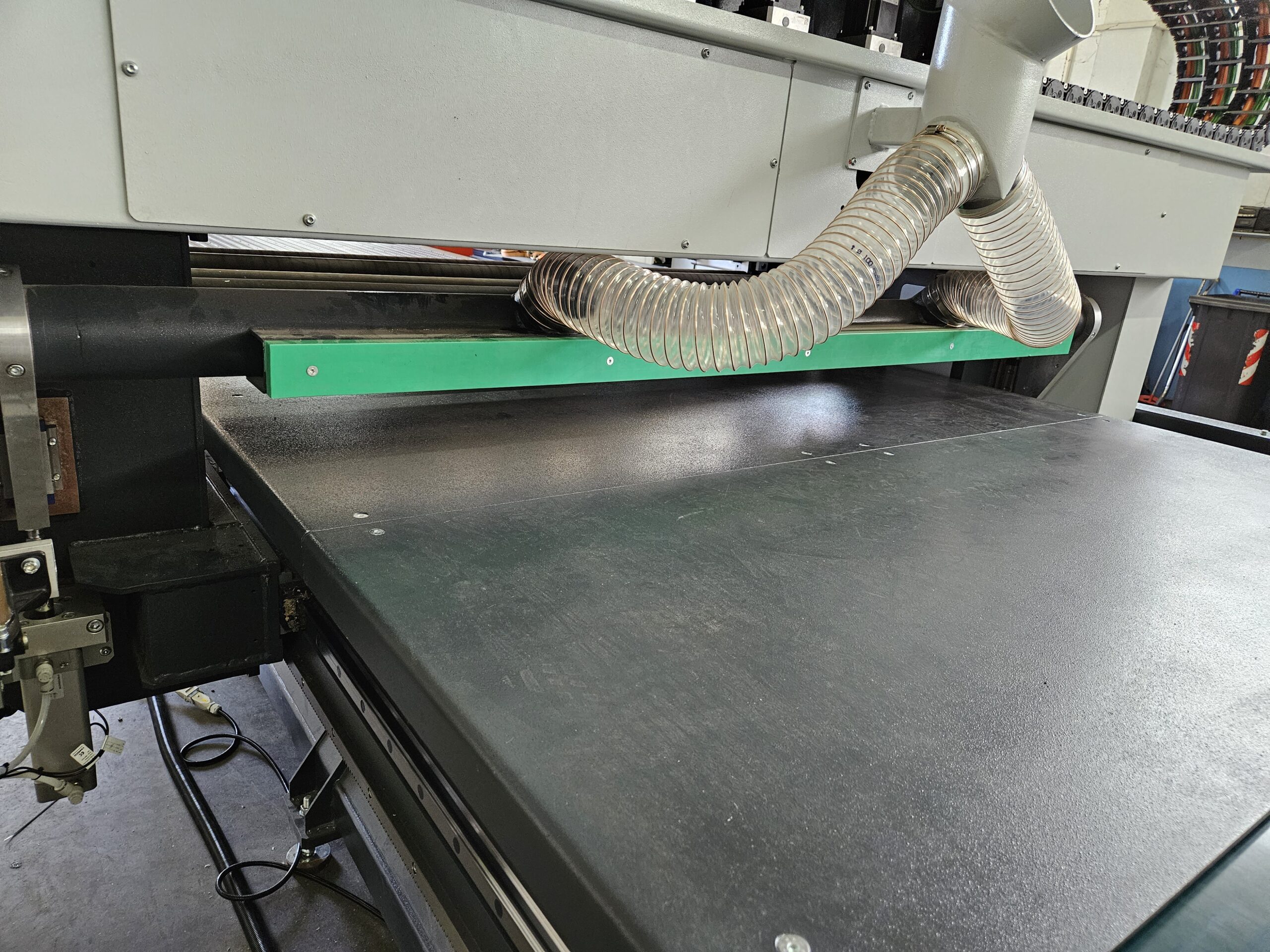

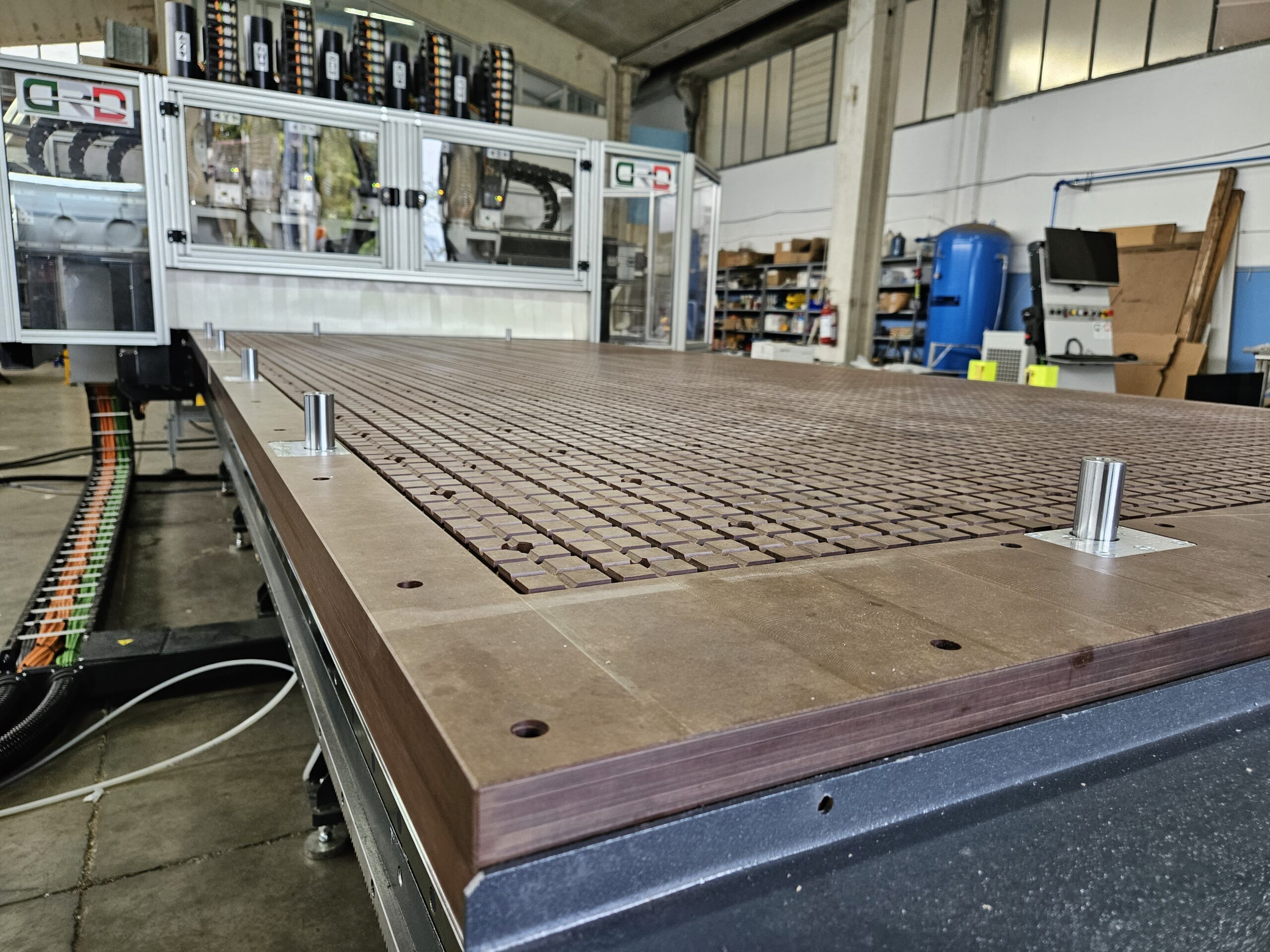

PIANO DI LAVORO: n° 2 aree di lavoro è di 2600×1600, Nesting, con 1 zone di vuoto ciascuna. I piani sono formati da 2 strati di bachelite (sandwich) quadrettato.

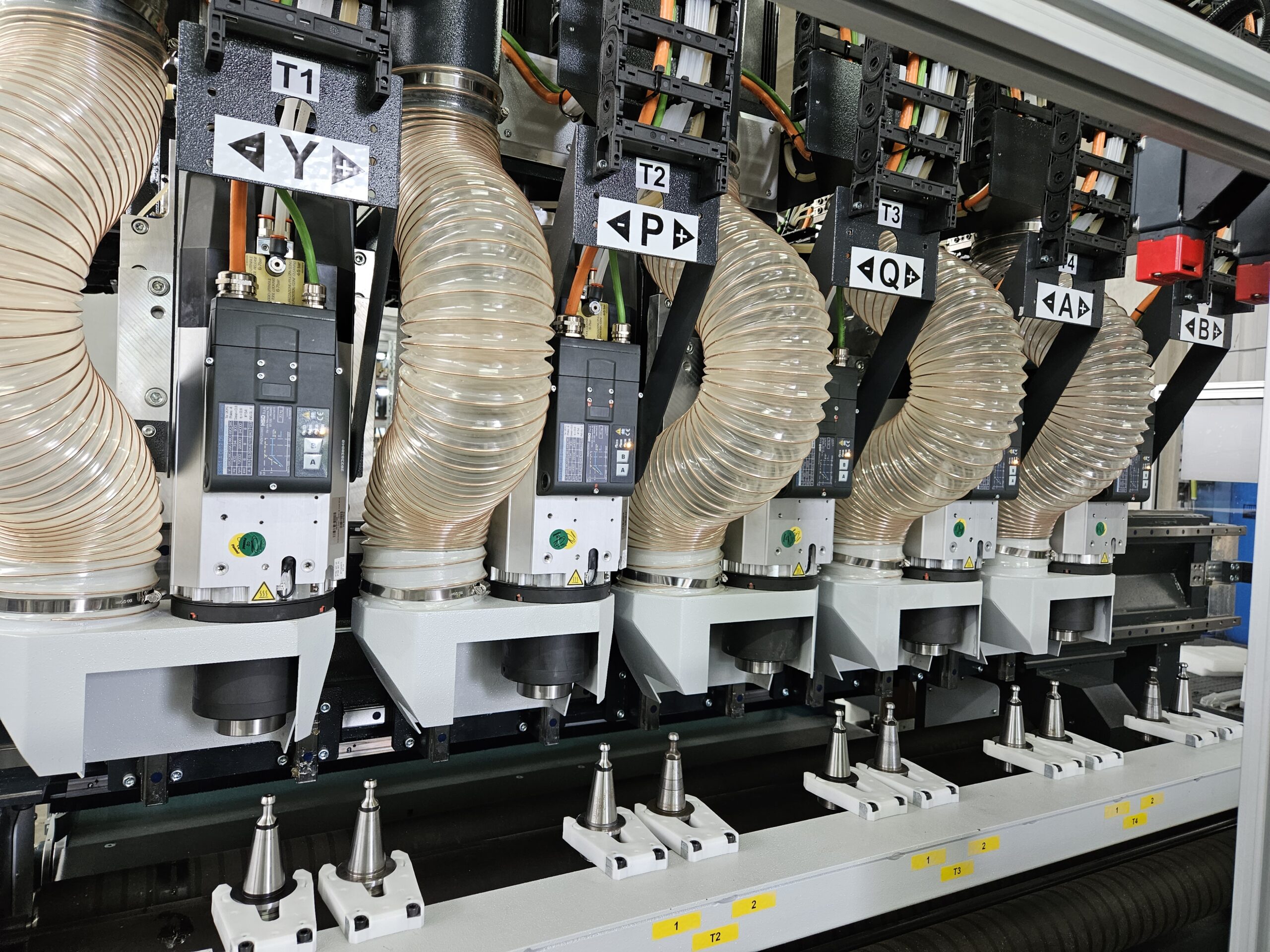

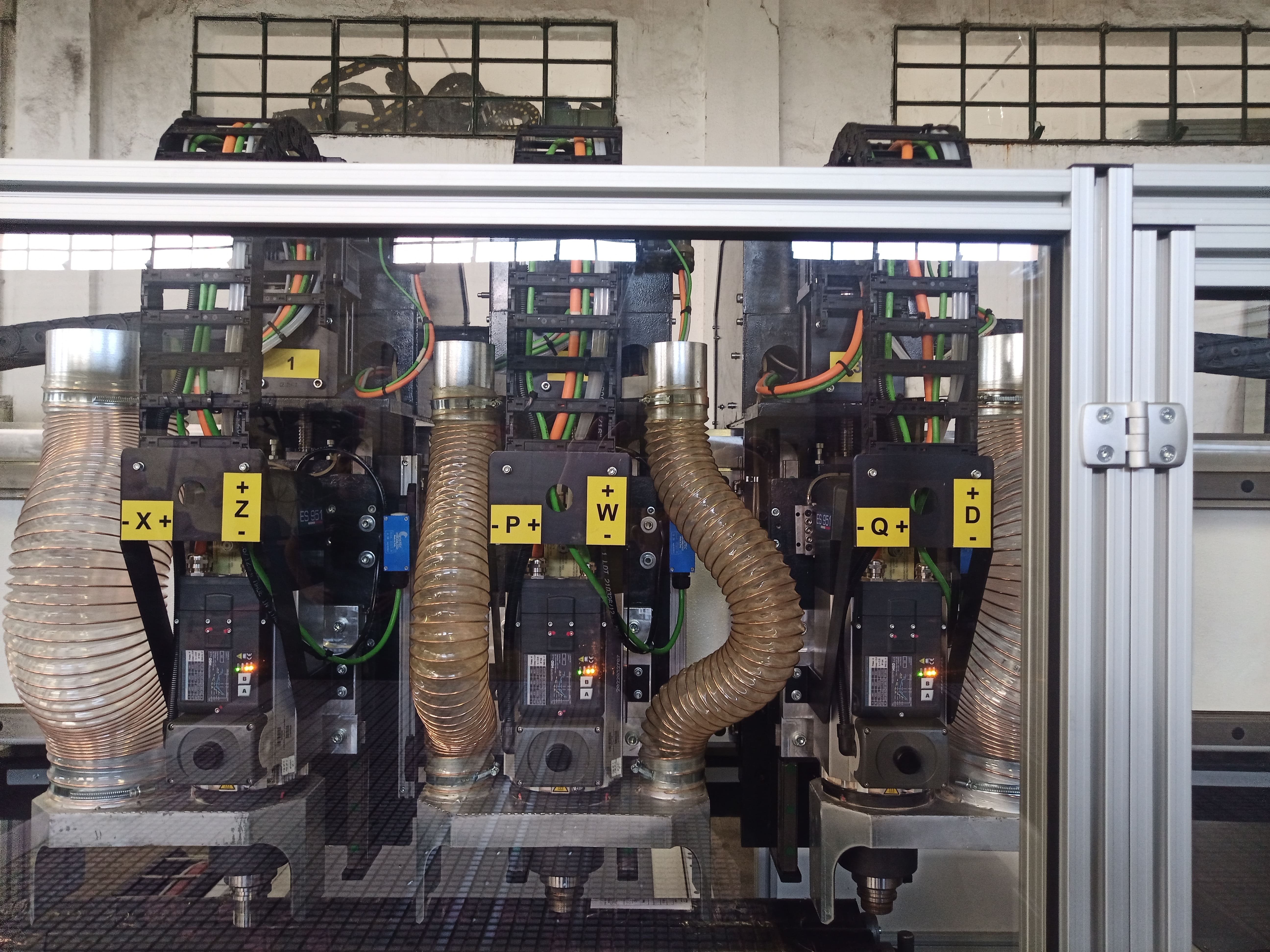

MANDRINO: N° 3 Elettromandrini Attacco ISO 30, 12 Kw 24000 RPM raffreddato ad aria con elettroventola. I tre mandrini hanno movimento orizzontale e verticale indipendente l’uno dagli altri.

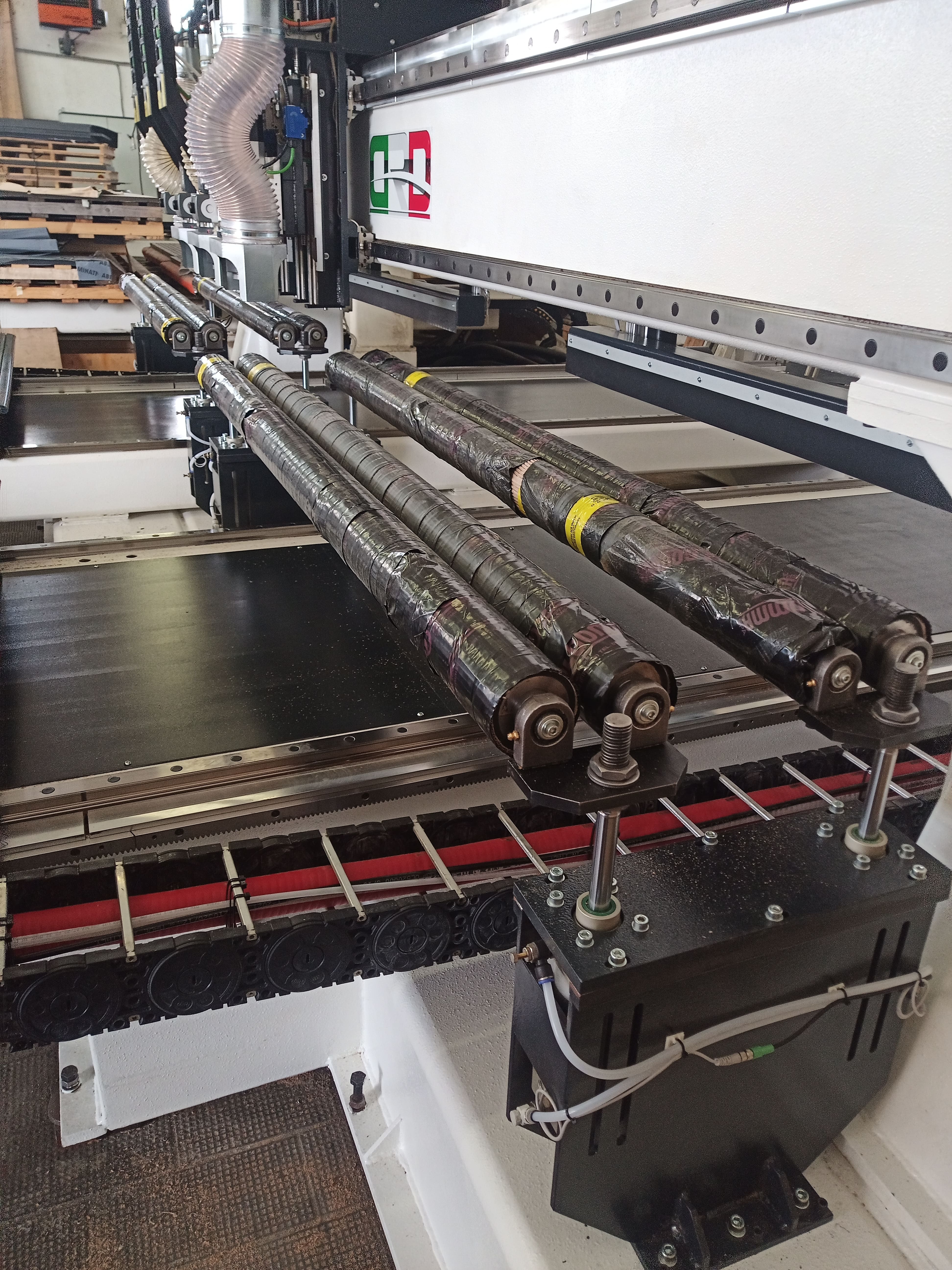

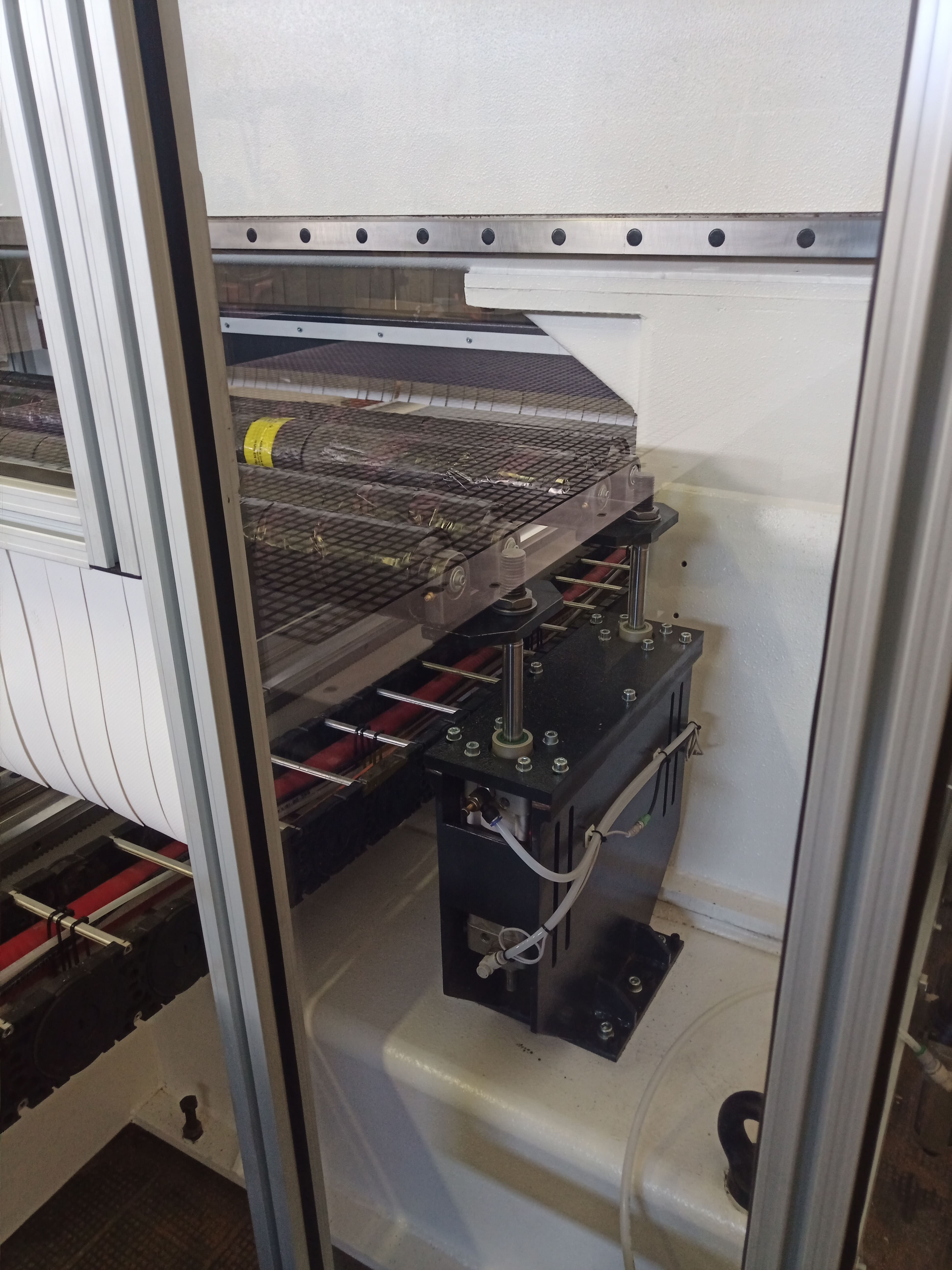

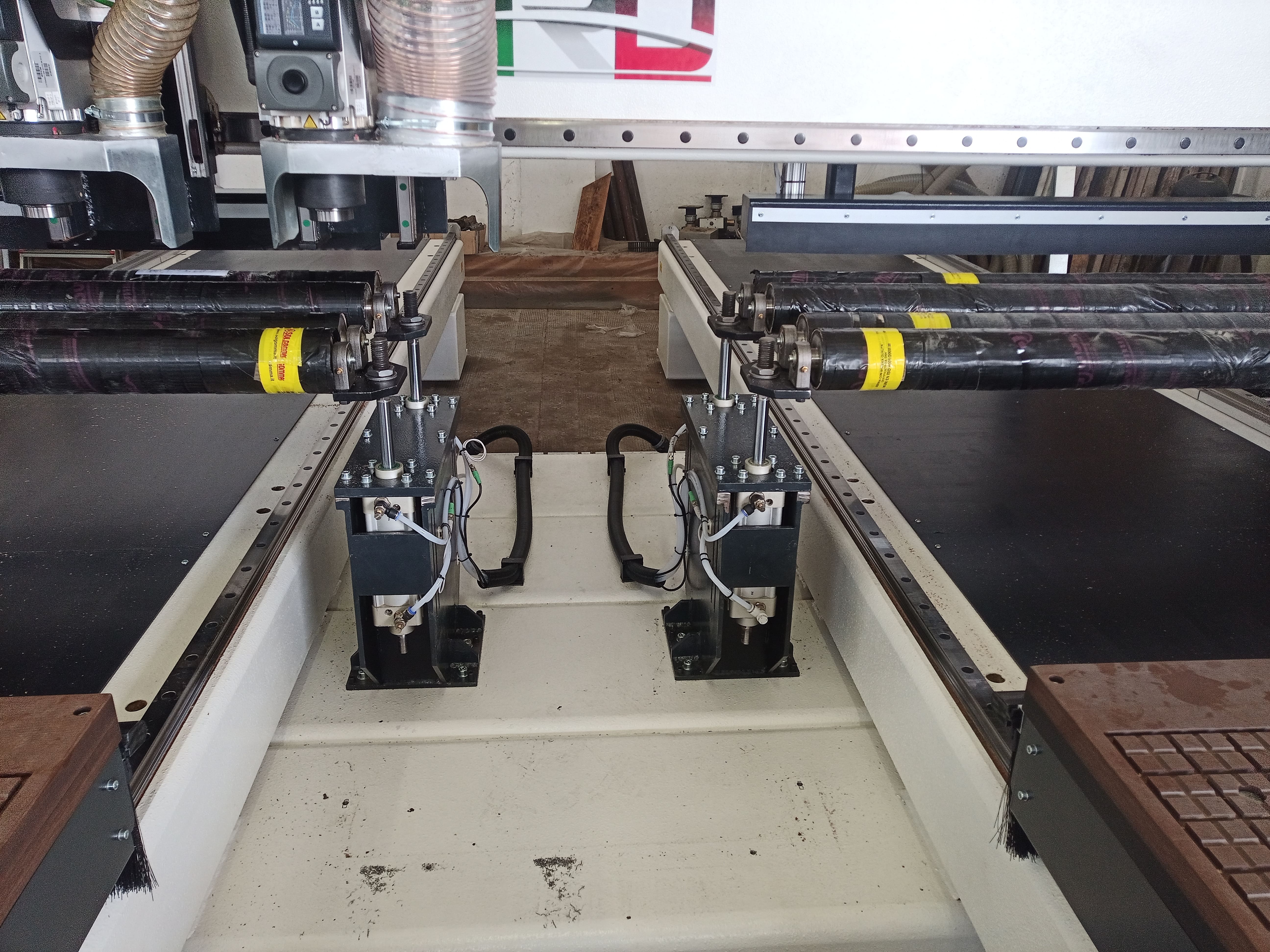

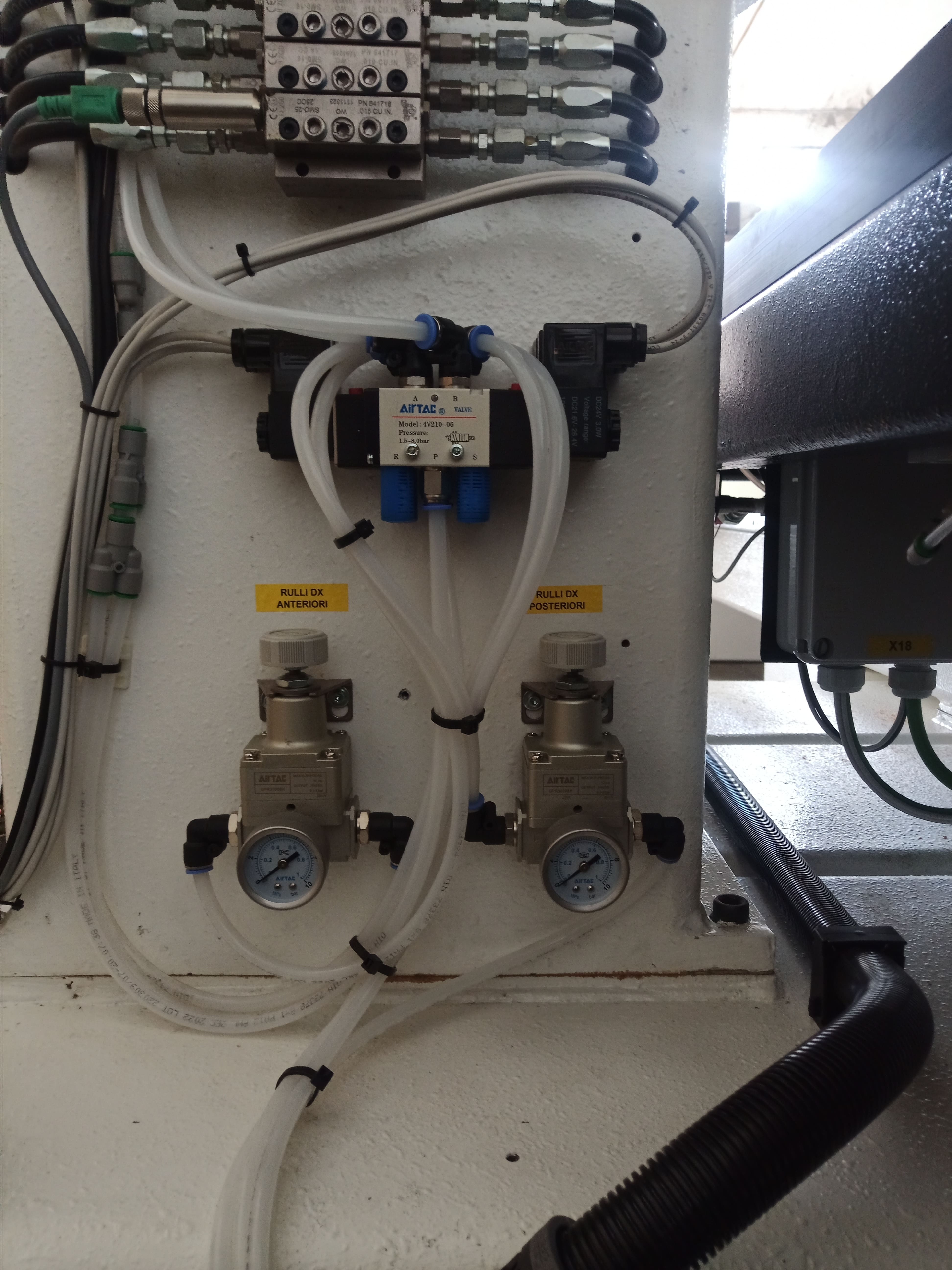

RULLI PRESSORI: Rulli pressori per migliorare la tenuta dei pezzi da lavorare.
BARRA DI SCARICO: Barra per lo scarico dei pezzi e pulizia pannello martire a fine lavorazione.

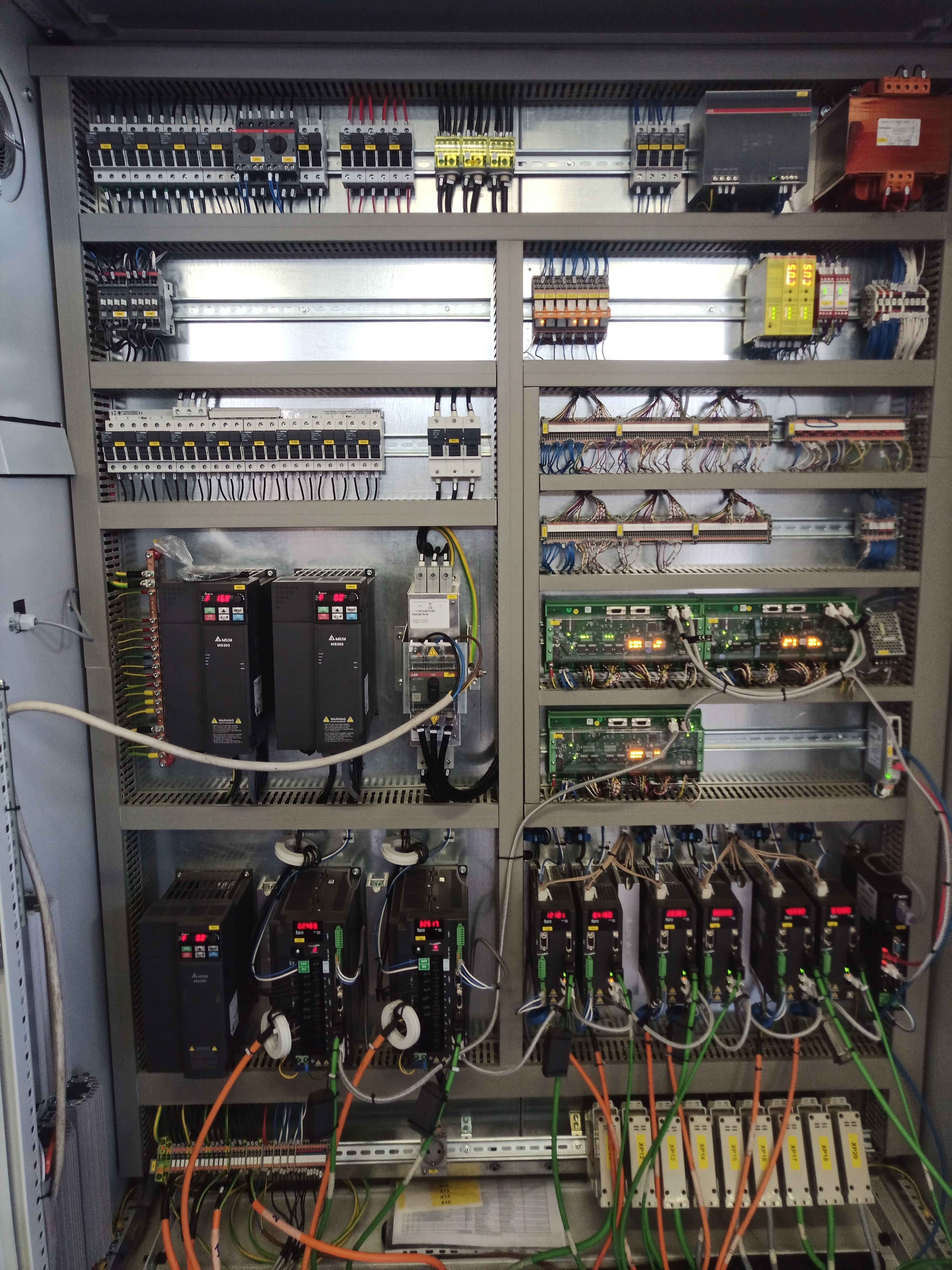

MOTORI ASSI: Tutti gli assi sono asserviti da motori brushless marchiati Delta.
CORSE DEGLI ASSI:
X 3000 mm Y (x3) 3000mm Z(x3) 250 mm
CONTROLLO NUMERICO: C.N OSAI OPEN

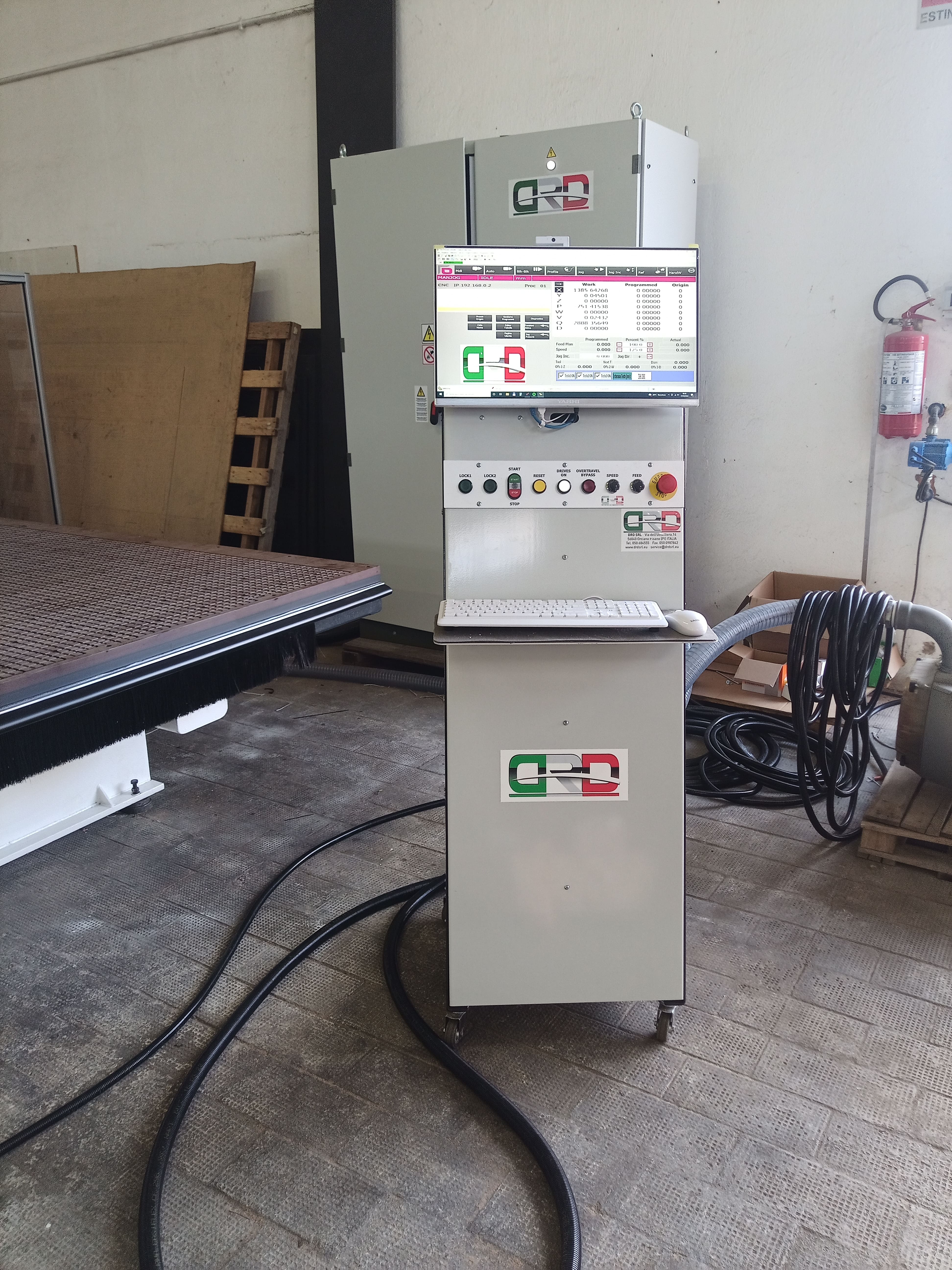

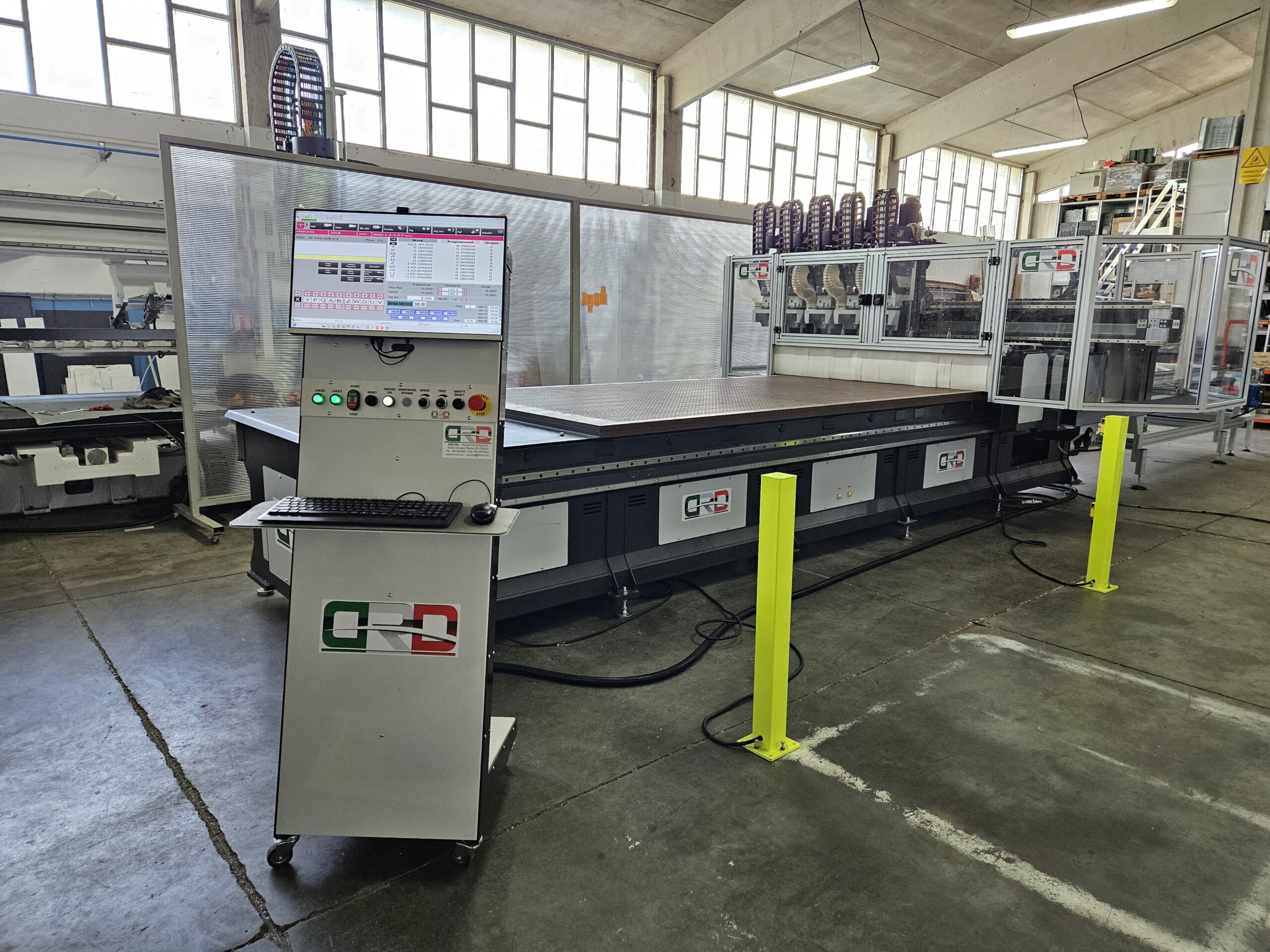

CONSOLLE: PRESENTE, CON INTERFACCIA OPERATORE E PC ALL IN ONE
POMPE DEL VUOTO: n°2 pompe da 250 m3/h a secco
