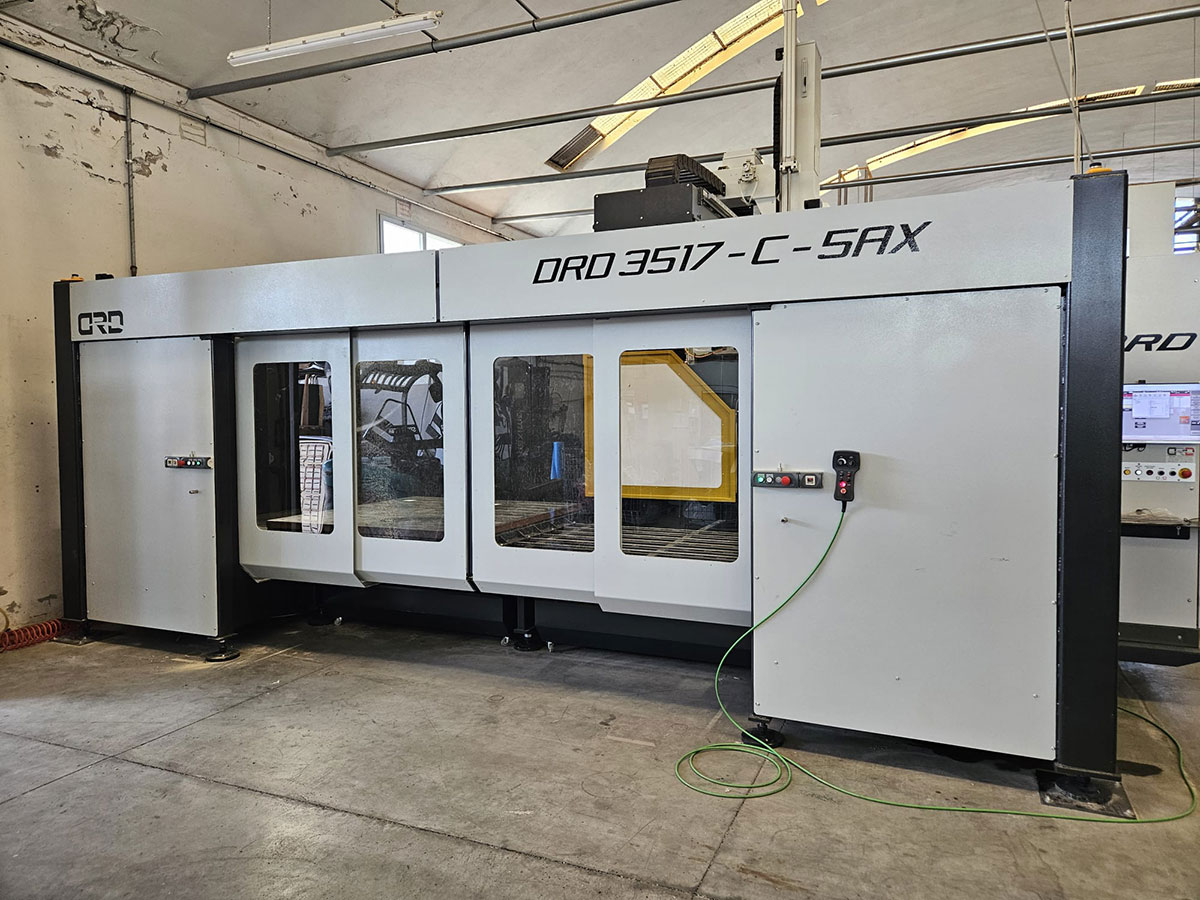

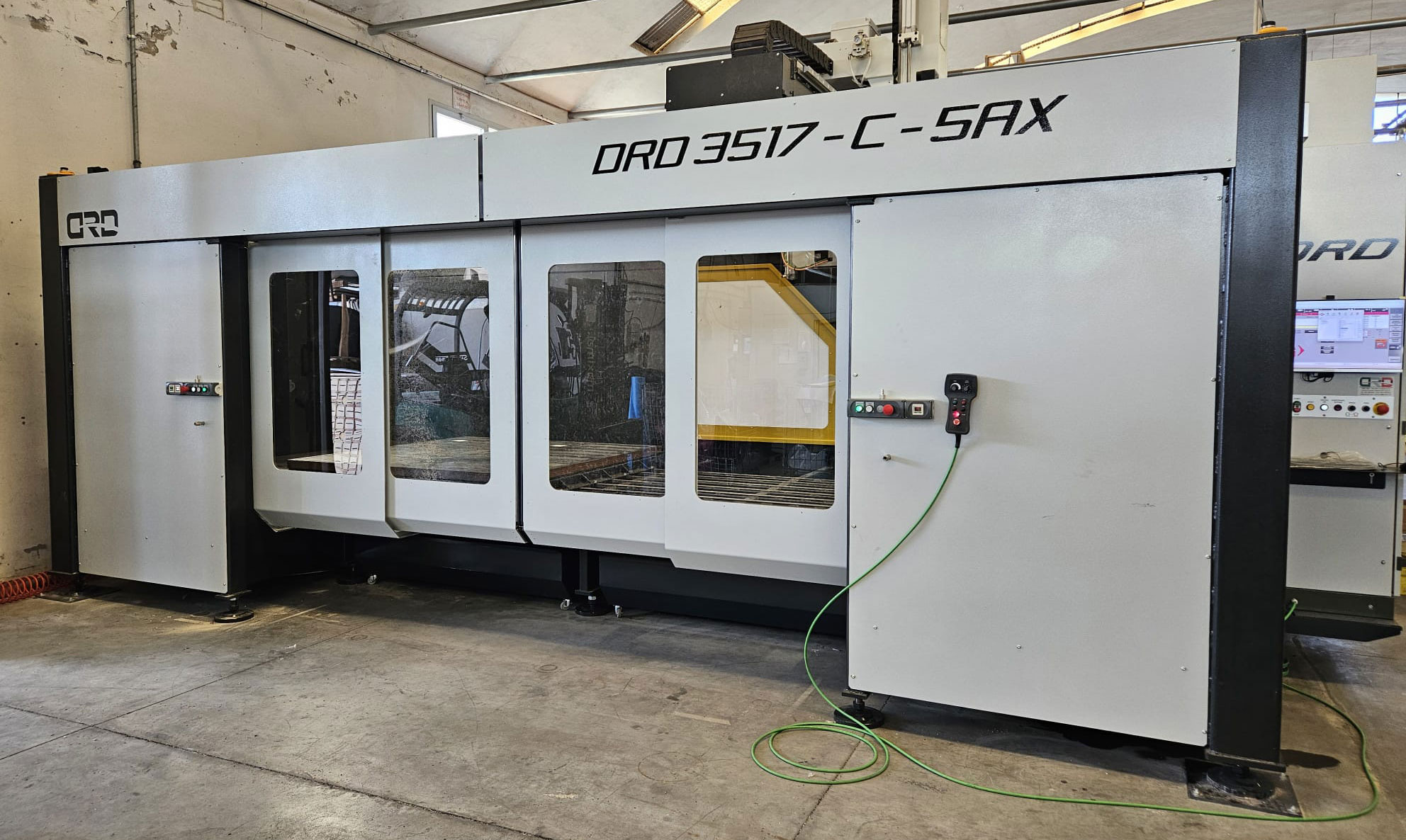

La DRD 4222-5AX è un centro di lavoro di nuova generazione, 5 assi realizzato per la lavorazione di legno plastiche e affini , controllo Osai open,un piano di lavoro nesting 4200×2200 ed è configurabile per un impianto del vuoto congruo alle necessita del caso, con la possibilità di montare tra i molti accessori un presetting e i pistoni di battuta, per il posizionamento del pezzo da lavorare. La macchina è dotata di; Elettromandrino HSD 12 KW HSK F63 22.000 Rpm raffreddato a liquido, Cambio utensile trasportato a 12 posizioni posto sulla spalla destra della macchina. Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY yaskawa, I restanti motori sono anche essi yaskawa Brushless
STRUTTURA: piano fisso, portale mobile e il Basamento macchina dopo la saldatura viene sottoposto al trattamento di stabilizzazione in opportuni forni così da annullare le tensioni interne a garanzia di un mantenimento nel tempo della precisione richiesta.

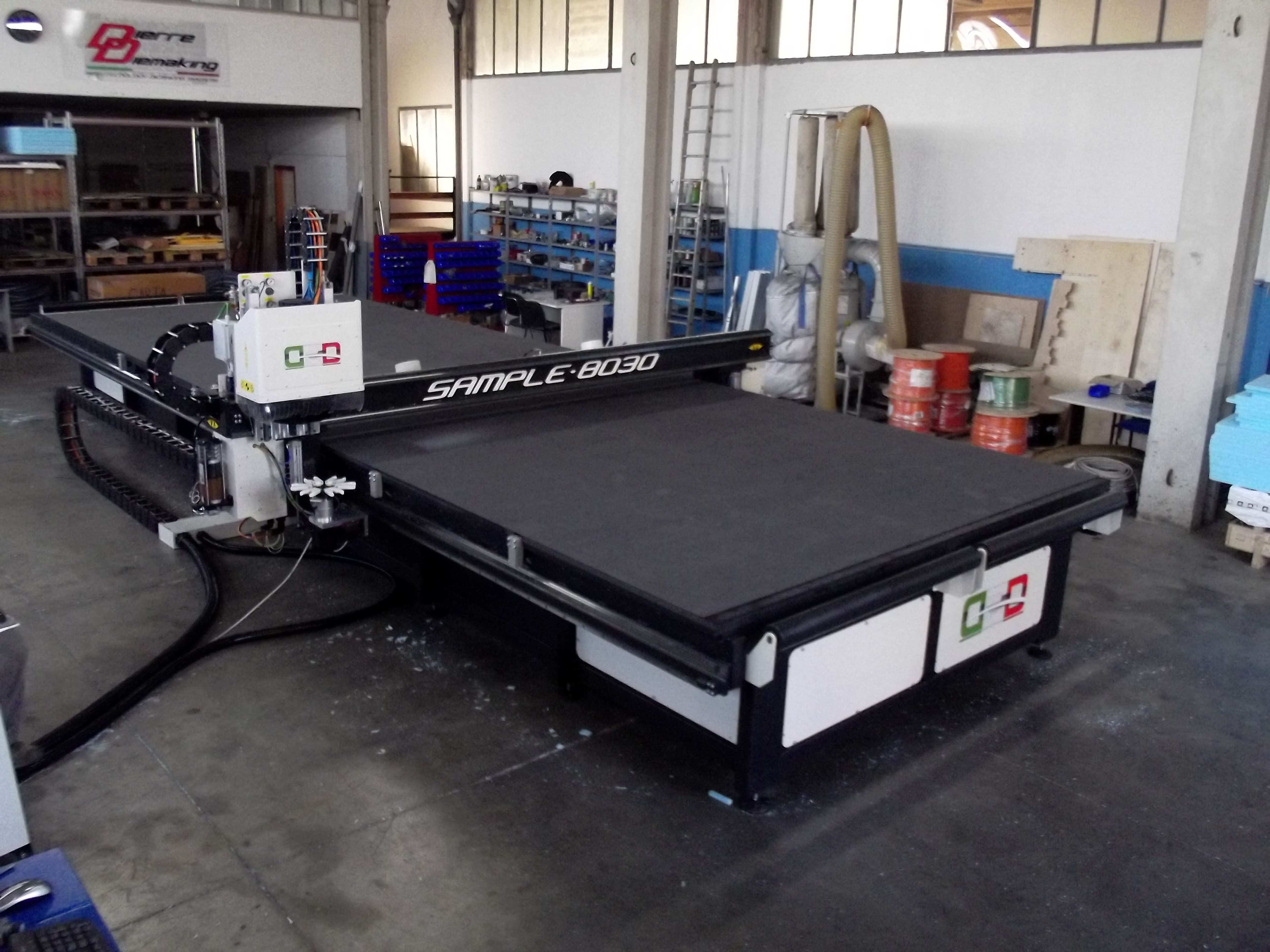

PIANO DI LAVORO: l’area di lavoro è di 8000×3000, Nesting, con 8 zone di vuoto. Il piano è formato da 2 strati di bachelite (sandwich) microforato.
MANDRINO: ElettromandrinoAttacco ISO 30, 12 KW 24000 RPM raffreddato ad aria con ausilio di elettroventola
CANNONE IONIZZANTE: posto in prossimità del mandrino rende possibile all’aspirazione di togliere i residui di lavorazione eliminando le cariche elettrostatiche da essi
LAMA OSCILLANTE: Lama oscillante, allestita con asse C programmabile da C.N, 9000 imp/min oscillazione 8 mm di corsa
PRESSORE FLOTTANTE:
è un anello posto sotto al mandrino che consente di rilevare l’altezza della superfice da lavorare e settare l’origine pezzo, permette di compensare le irregolarità della superfice correggendo automaticamente la quota dell’asse Z durante la lavorazione
-CAMBIO UTENSILE:
Cambio utensile rotativo trasportato a 6 posizioni posto sulla spalla del ponte
-PRESETTING:
presente e posto lato posteriore del piano di lavoro
-LUBRIFICAZIONE:
pompa a grasso programmabile dal C.N
-MOTORI ASSI:
Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY .
-CORSE DEGLI ASSI:
X 8500 mm Y (x3) 3800mm Z(x3) 250 mm
-CONTROLLO NUMERICO:
C.N OSAI OPEN
-CONSOLLE:
PRESENTE, CON INTERFACCIA OPERATORE E PC ALL IN ONE
-PALMARE:
NO
STRUTTURA: piano fisso, portale mobile e il Basamento macchina dopo la saldatura viene sottoposto al trattamento di stabilizzazione in opportuni forni così da annullare le tensioni interne a garanzia di un mantenimento nel tempo della precisione richiesta.

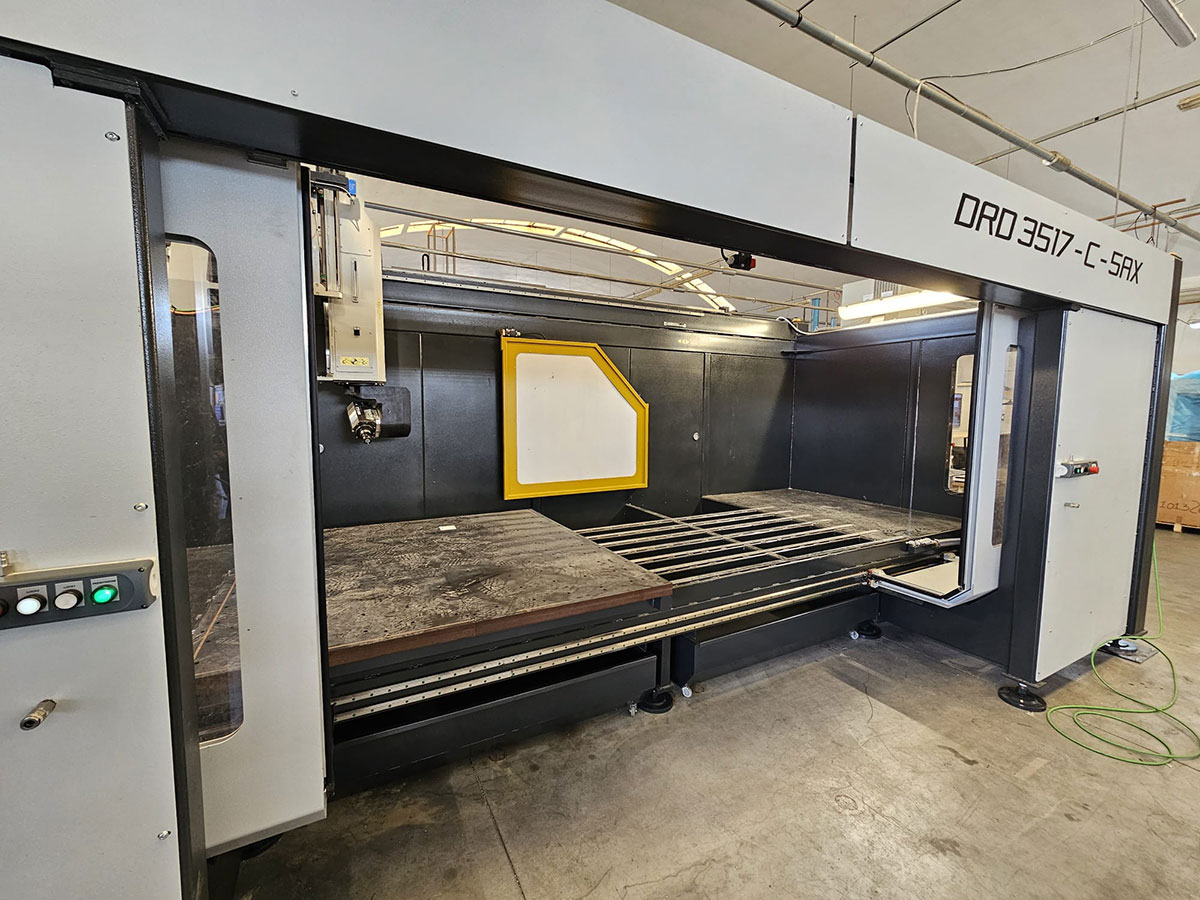

PIANO DI LAVORO: l’area di lavoro è di 4200×2200, Nesting, con 2 zone di vuoto. Il piano è formato da 2 strati di bachelite (sandwich), quadrettato.

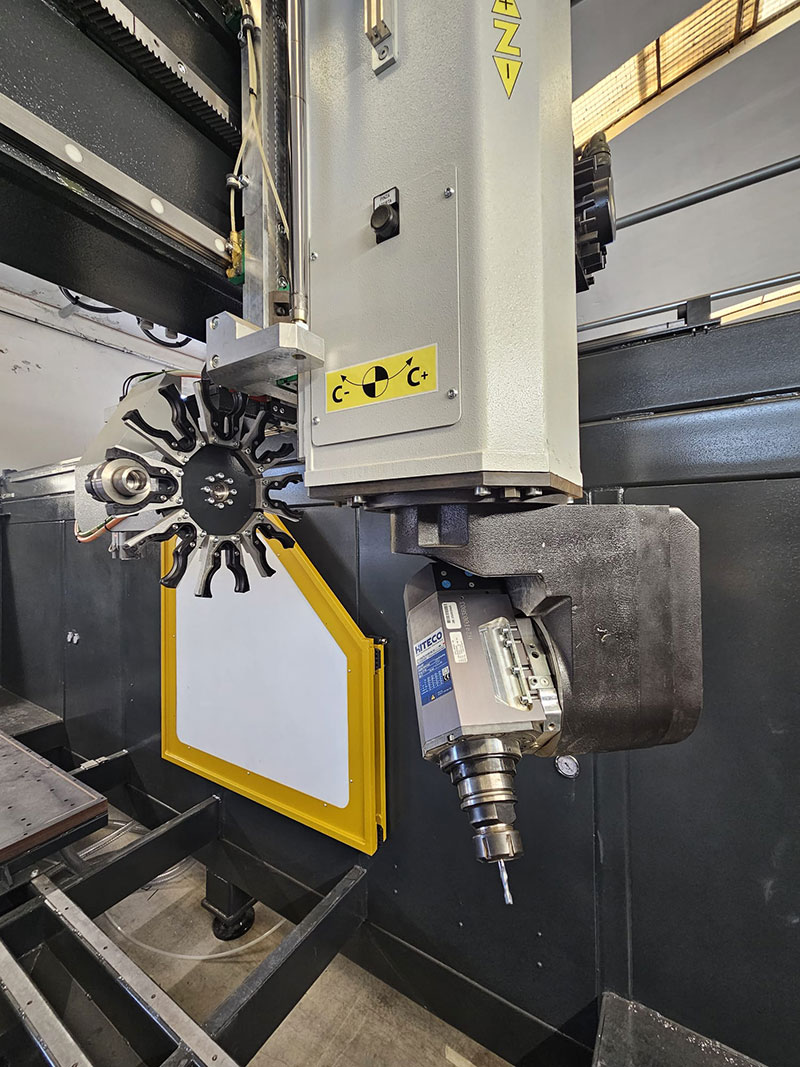

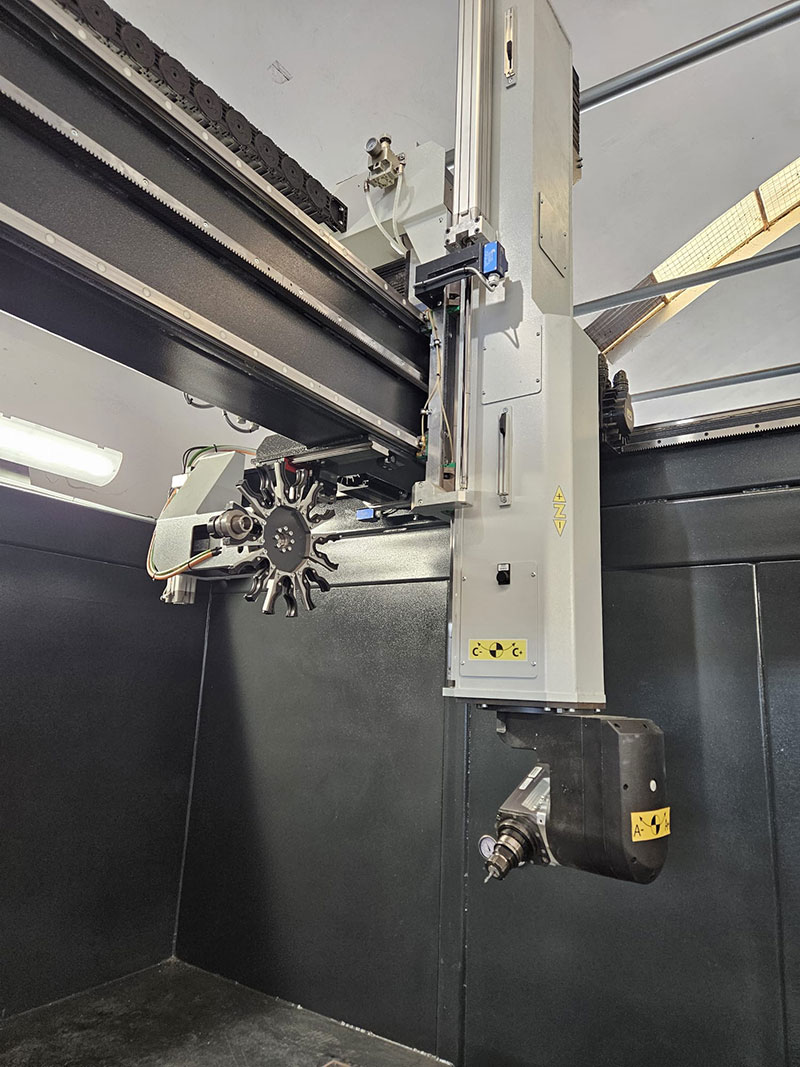

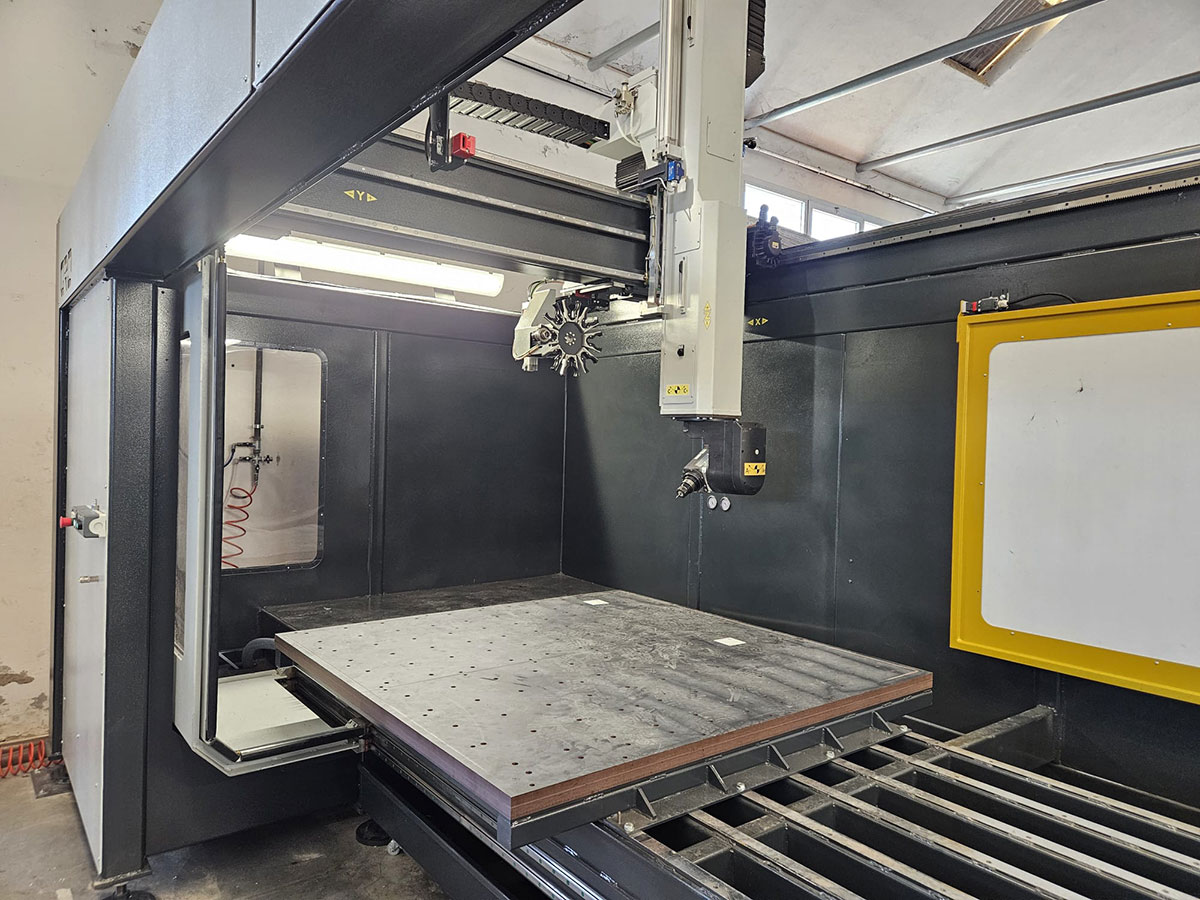

MANDRINO: Elettromandrino Attacco HSK 63, 12 Kw 22000 RPM raffreddato a liquido montato su testa birotativa
CAMBIO UTENSILE: Cambio utensile rotativo trasportati a 12 posizioni posto sulla spalla destra del ponte ed una posizione per accogliere aggregato sulla spalla sinistra del ponte
CUFFIA MOTORIZZATA: Cuffia comandata da servomotore e relativo azionamento, pilotata da CNC in modo da posizionarsi in base alla lunghezza dell’utensile
MOTORI ASSI: Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY marchiati Yaskawa, I restanti motori sono anche essi Yaskawa Brushless.
CORSE DEGLI ASSI: X 5200 mm Y 3200 mm Z 500 mm
CONTROLLO NUMERICO: C.N OSAI OPEN

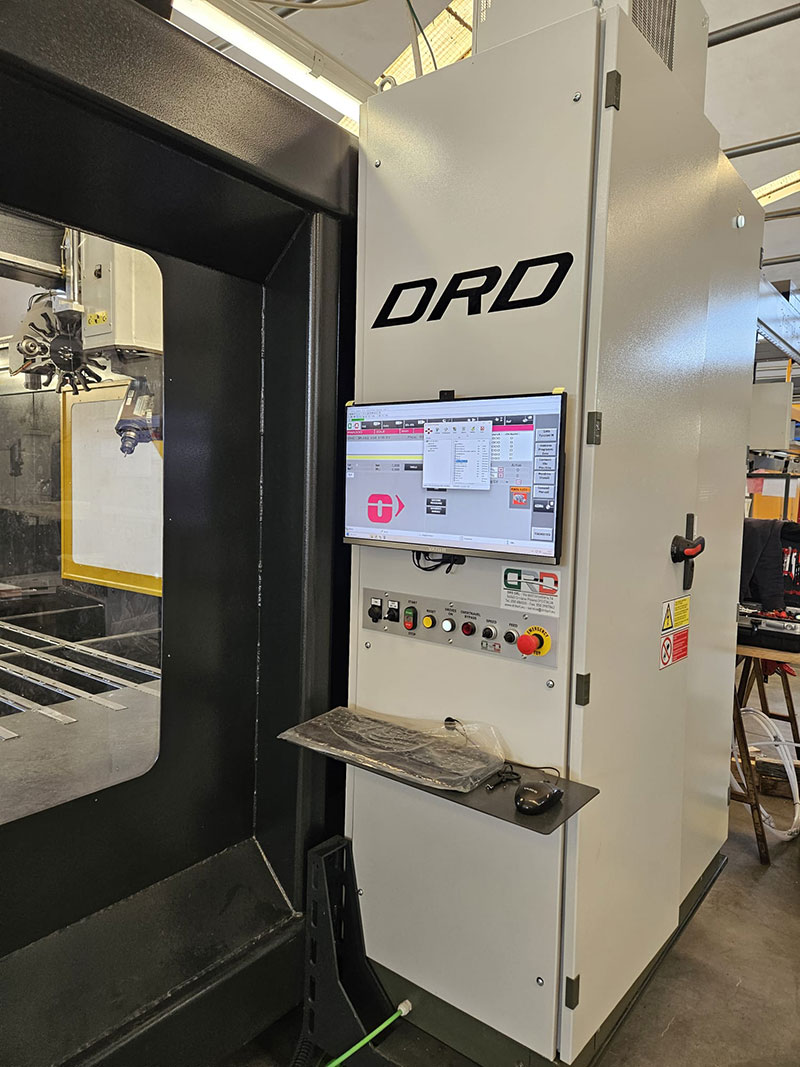

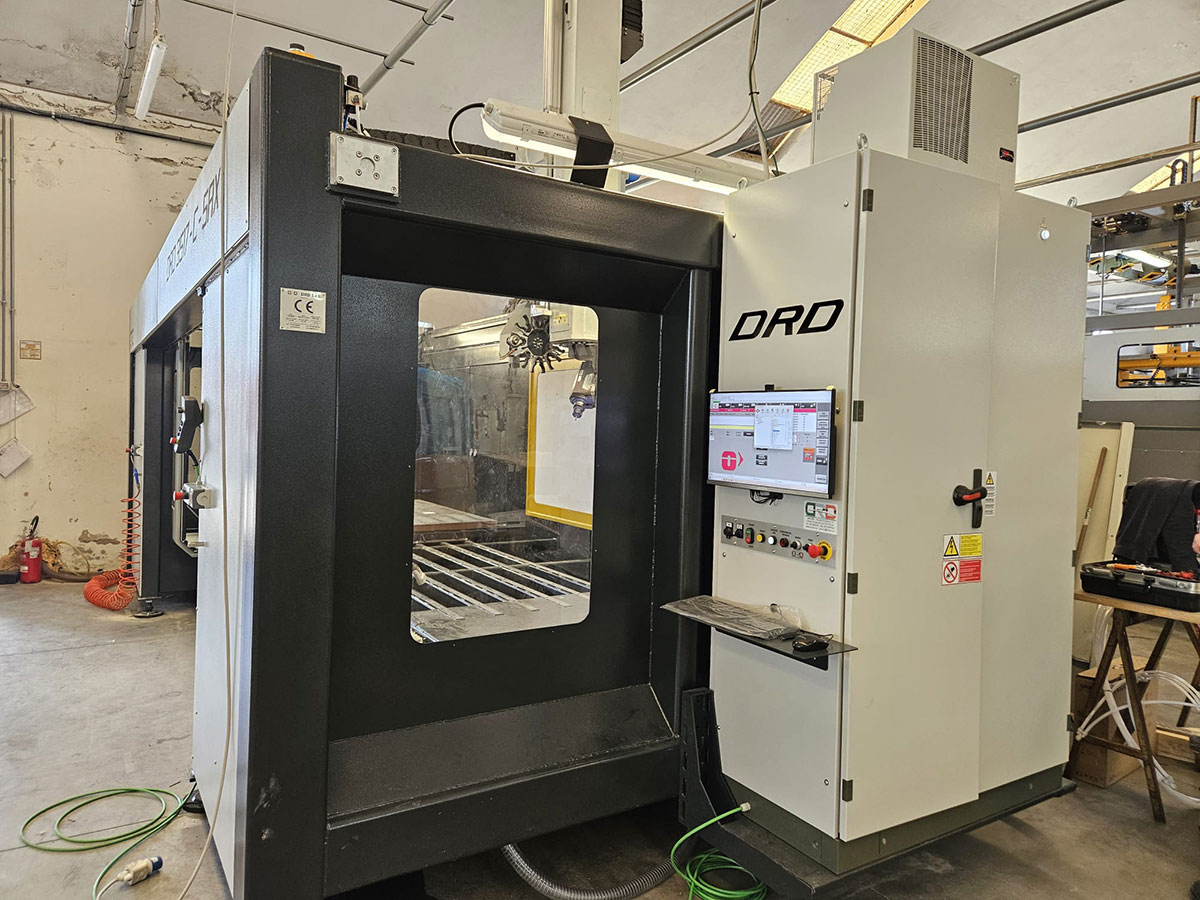

CONSOLLE: PRESENTE, CON INTERFACCIA OPERATORE E PC ALL IN ONE
POMPE DEL VUOTO: n°2 pompe da 250 m3/h a secco
